Pod 1 % relativne vlažnosti v suhi komori

Opis

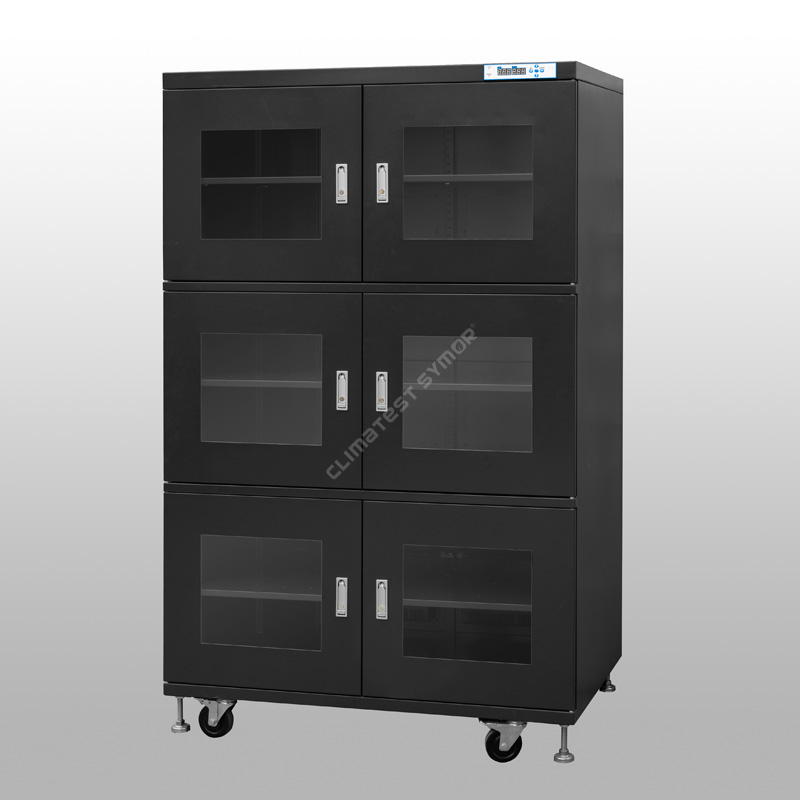

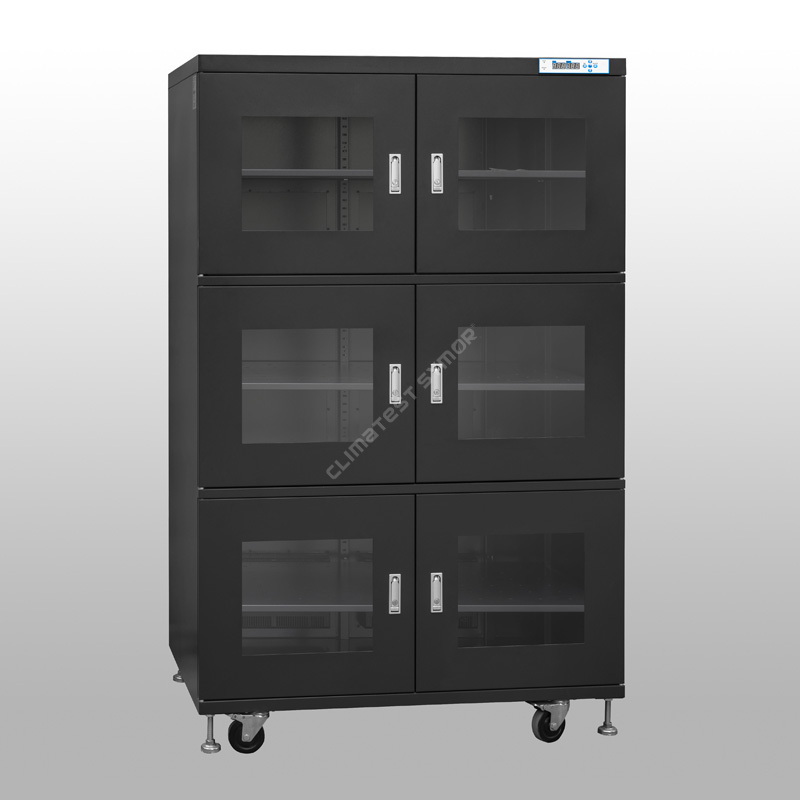

Suha omara pod 1 % RH zagotavlja shranjevanje pri izjemno nizki vlažnosti za proizvodne linije SMT. Z najnaprednejšo tehnologijo razvlaževanja omarica ustvari izjemno suho atmosfero, ki preprečuje "učinek pokovke" v komponentah, občutljivih na vlago, podaljša njihovo uporabno življenjsko dobo na tleh in odpravi potrebo po dragem dušiku ali pogostem pečenju pri visoki temperaturi.

Suhe omare pod 1 % RH: specifikacija

Suhe omare pod 1 % RH: Funkcija

▸Relativna vlažnost: <1 % RH, ponuja rešitev za shranjevanje z izjemno nizko vlažnostjo za MSL 4, 5, 5a in 6.

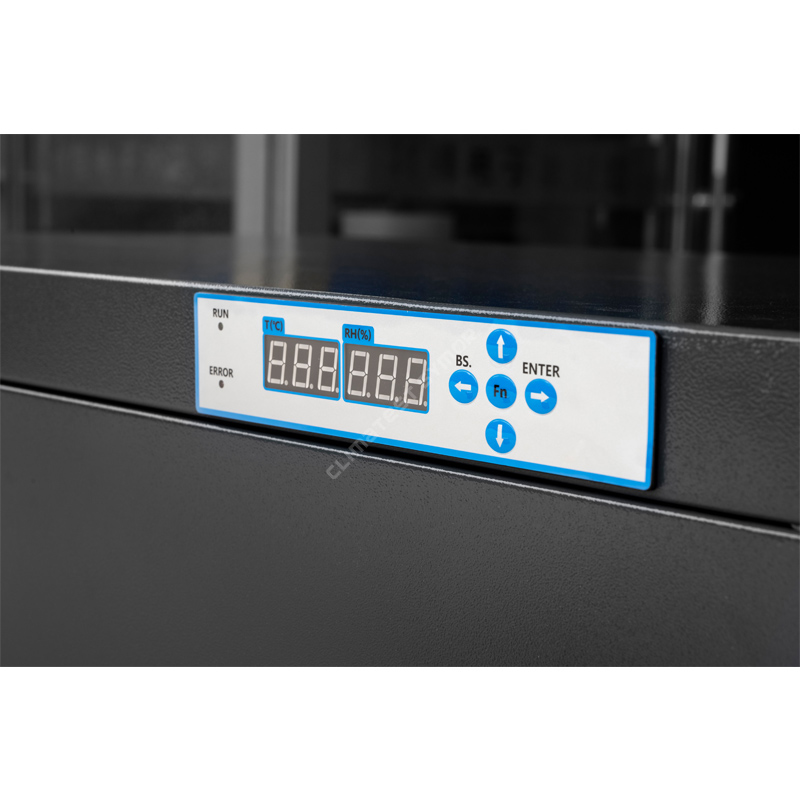

▸Digitalni zaslon: mikroračunalniško voden LED HD zaslon, uporabniku prijazna nastavitev RH, spremljanje v realnem času.

▸ESD varno: površinska protistatična odpornost 10⁵–10⁹ Ω.

▸Nastavljive police: nastavljive po višini, za različne velikosti komponent.

▸Funkcija pomnilnika: po izpadu električne energije ponastavitev ni potrebna.

▸Energijsko učinkovito: varčuje z energijo, hkrati pa ohranja zelo učinkovit nadzor vlažnosti.

Kako razvlaževati?

Načelo razvlaževanja v suhih omarah pod 1 % RH je "fizična adsorpcija preko molekularnih sit + ciklična regeneracija" (najbolj zanesljiva metoda), običajna hladilna suha omara TE ne more doseči tako ultra nizke ravni vlažnosti.

Postopek adsorpcije: Molekularna sita se uporabljajo kot adsorbentni material v omari; ta sita imajo obsežno mrežo mikropor na nanometru, ki adsorbirajo molekule vode iz zraka – podobno kot goba, ki absorbira vodo. Ventilator vleče vlažen zrak v suhe enote, kjer pride do fizične adsorpcije vodnih molekul, posušen zrak pa se nato vrne v notranjost omare.

RegeneracijaProces:Ko molekularno sito doseže adsorpcijsko nasičenost, sistem samodejno sproži nizkotemperaturno segrevanje, da nežno pretvori adsorbirane vodne molekule v vodno paro, ki se nato izloči iz omare; molekularno sito s tem obnovi svojo sposobnost vpijanja vlage.

Suhe omare pod 1% RH uporabljajo napredno tehnologijo, vključno s senzorji relativne vlažnosti (RH) in temperaturnimi senzorji, uvoženimi iz Švice, za zagotavljanje natančnega nadzora in spremljanja notranjega okolja, natančnost senzorja vlažnosti je +/-2% RH. Z vzdrževanjem stabilnega okolja z nizko vlažnostjo, suhe omare učinkovito ščitijo občutljive predmete pred škodljivimi učinki vlage.

Aplikacije v proizvodnji elektronike SMT

Suhe omare pod 1 % RH so bistvenega pomena za naprave, občutljive na vlago (MSD), razvrščene kot MSL 4, 5, 5A in 6 po standardih IPC/JEDEC J-STD-033:

▸Primarni primeri uporabe: Preprečevanje "pokovke": Med spajkanjem s ponovnim prelivanjem (najvišje temperature ~260 °C) se vlaga, ujeta v plastičnih paketih IC, spremeni v paro, kar povzroči notranje razpoke in razslojevanje. Shranjevanje z izjemno nizko vlažnostjo odstrani to vlago pred spajkanjem.

▸Prekinitev življenjske dobe tal: Ko kostno-mišične bolezni odstranimo iz zapečatenih vrečk za zaščito pred vlago, začne njihova ura za življensko dobo tal tiktakati. Če jih shranite v omaro z <1% RH, ta časovnik učinkovito zaustavite, kar omogoča varno shranjevanje neuporabljenih komponent in njihovo kasnejšo ponovno uporabo brez pečenja.

▸Preprečevanje oksidacije: Ultra-suha atmosfera preprečuje oksidacijo izpostavljenih bakrenih blazinic, srebrnih zaključkov in površin, ki jih je mogoče spajkati – ohranja spajkanje več let

Življenjska doba tal se nanaša na najdaljši dovoljeni čas, v katerem lahko MSD (naprava, občutljiva na vlago) ostane v standardnem tovarniškem okolju (≤30 °C / 60 % RH), potem ko je bila odstranjena iz vakuumske vrečke z zaporo za vlago, medtem ko je še vedno varna za namestitev in spajkanje.

Metoda nanašanja: Ko so komponente MSL Level 4–6 odstranjene iz njihovih vakuumskih vrečk, če postopki montaže in spajkanja niso dokončani v določeni življenjski dobi tal, jih je treba nemudoma postaviti v suho omaro z manj kot 1 % RH. V tem okolju z izjemno nizko vlažnostjo <1 % relativne vlažnosti je proces absorpcije vlage komponent dejansko "zaustavljen" in preostala življenjska doba tal se ne porabi več, v sušilni komori ni predhodnega pečenja, kar je mogoče neposredno naložiti na linijo za uporabo, s čimer se bistveno poveča učinkovitost proizvodnje.

Profil vlažnosti v realnem času(Vlažnost okolja 60 % RH, brez obremenitve):

Odpiranje vrat vsakič za 30 sekund in nato zapiranje:

Dolgotrajno skladiščenje brez odpiranja vrat:

Merjenje vlažnosti v realnem času pred pošiljanjem

Uporabljamo visoko natančen higrometer Rotronics za ponovno merjenje suhih omar pod 1 % RH pred odpremo in izdamo potrdilo o kalibraciji, skrbno odpravimo napake v vsaki omarici in poskrbimo, da vse deluje dobro, potem ko prispejo v roke stranki, to je tudi odgovornost, Symorjeva zaskrbljenost glede nadzora kakovosti in povratnih informacij strank o uporabi naših suhih omaric aster, menimo, da je to razlog, zakaj mnoge stranke ponavljajo naročila.

Razlika med suhimi omarami in omarami za dušik:

▸Sušilne omare uporabljajo suhe enote za razvlaževanje, brez potrošnega materiala, brez nadomestkov, absorbirajo vlago in jo samodejno odvajajo navzven.

▸Dušikove omare uporabljajo čiščenje z dušikom, da dosežejo aplikacijo za shranjevanje z nizko vlažnostjo in nizko vsebnostjo kisika, plin N2 je potrošni material.

Komponente, ki zahtevajo suhe omare <1 % RH:

▸IC, BGA, QFP in vse komponente SMD z MSL 5/6

▸Goli PCB (preprečuje oksidacijo in vpijanje vlage)

▸Kovinski prah 3D tiskalnika (higroskopski in reaktivni)

Skladnost z industrijskimi standardi

Suhe omare pod 1 % RH so zasnovane tako, da dosegajo ali presegajo:

IPC/JEDEC J-STD-033             Ravnanje, pakiranje in shranjevanje kostno-kostnih bolezni

IPC-1601                                  Shranjevanje in ravnanje s PCB-ji

IEC 61340-5-1                          ESD nadzor (za modele, varne pred ESD)

Kdo kupuje pri nas?

Symor prodaja omare z nadzorovano nizko vlažnostjo svetovno znanim proizvajalcem polprevodnikov in elektronike, kot so Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn in univerzam, kot so Stanford, Illinois, ETH Zürich......naše suhe omare pomagajo strankam:

▸Odpravite glavne bolečine: Popolna rešitev izzivov obvladovanja MSD (naprave, občutljive na vlago)

▸Zmanjšajte stroške in izboljšajte učinkovitost sestavljanja: dosegli znatno donosnost naložbe (ROI)

▸Izjemna zmogljivost izdelka: stabilna in zanesljiva tehnologija za nadzor vlažnosti

Za več podrobnosti o suhih omarah pod 1 % RH obiščite našo spletno stranwww.climatestsymor.com, ali pošljite e-pošto na sales@climatestsymor.com. Odgovorili vam bomo v najkrajšem možnem času in veseli morebitnega sodelovanja.
