Omara za suho shranjevanje ESD zagotavlja okolje za hitro razvlaževanje za naprave, občutljive na vlago. Omara za suho shranjevanje ESD ni samo za sušenje shranjevanja, ampak tudi za hitro odstranjevanje vlage, zaščito pred prahom in antistatično (ESD) zaščito za vaše elektronske komponente.

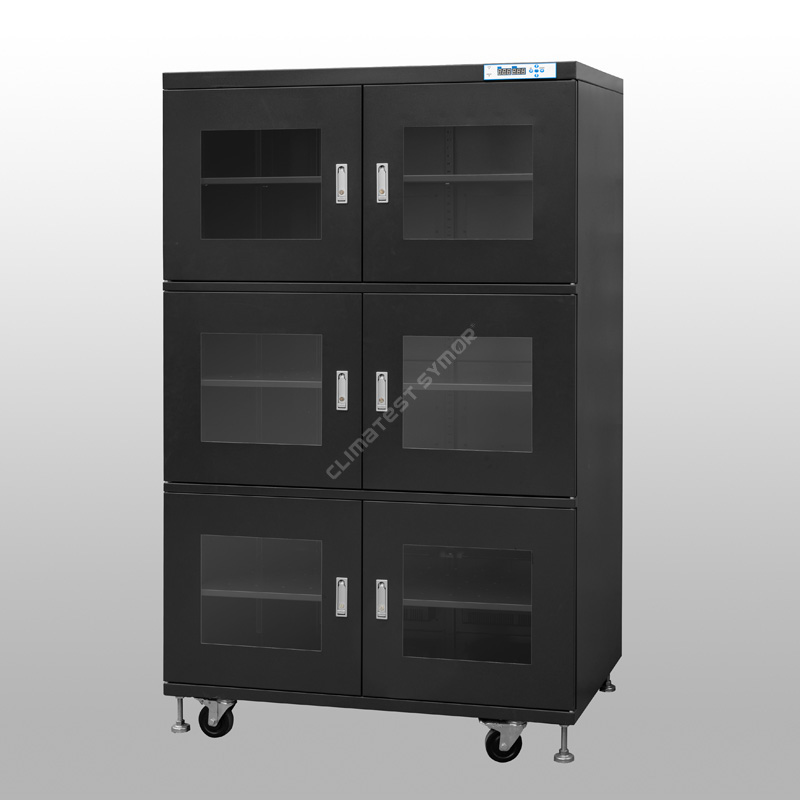

Model: TDA1436F-6
Kapaciteta: 1436L
Vlažnost: 20%-60% RH nastavljiva
Čas okrevanja: Max. 30 minut po odprtih vratih 30 sekund nato zaprtih. (Ambient 25 60 % RH)
Police: 5 kosov, nastavljive po višini
Barva: Temno modra, ESD varna
Notranje mere: Š1198*G682*V1723 MM
Zunanje mere: Š1200*G710*V1910 MM
Opis
Climatest Symor® ESD suha omara za shranjevanje ali omara za suho shranjevanje z nizko vlažnostjo, ohranja natančen nadzor vlažnosti s patentirano tehnologijo, ta samodejna suha omara je primerna za shranjevanje MSD, kot so tiskana vezja (PCB), plošče, optična vlakna, kasete, optična vlakna, integrirana vezja, čipov in laboratorijskih vzorcev.
Specifikacija
Način # s F: funkcija ESD, temno modra barva.
Način # brez F: Brez funkcije ESD, umazano bela barva
Model |
Zmogljivost |
Notranja dimenzija (Š × G × V, mm) |
Zunanja dimenzija (Š × G × V, mm) |
Povprečna moč (W) |
Bruto teža (KG) |
Maks. Tovor/polica (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcija
· Sprejema originalni švicarski uvoženi senzor vlage in temperature.
-To zagotavlja visoko natančnost pri uporabi, poleg tega ima omara za suho shranjevanje ESD pomnilniško funkcijo, po prekinitvi napajanja ni potrebna ponovna nastavitev.
· Izdelan iz pocinkanega jekla debeline 1,2 mm, z antistatičnim praškastim pršenjem USA DuPont.
- Trdna struktura, odlična nosilnost, površinska obdelava z 18 postopki brizganja prahu, vrednost statične odpornosti doseže 106 -108Ω.
· Opremljen z alarmom za prekomerno vlažnost + alarmom za odprta vrata in sistemom za beleženje podatkov.
-Ko notranja vlažnost preseže nastavljeno vrednost ali ko so vrata odprta, se takoj oglasi zvočni in svetlobni alarm, da opomni operaterja.
· Zmogljiv suhi modul s predvideno življenjsko dobo +15 let.
- Omara za suho shranjevanje ESD uporablja multiporozno molekularno sito kot sušilno sredstvo, ki se lahko samodejno regenerira, potrošni material in zamenjava ni potrebna.
· Odlična zmogljivost zrakotesnosti

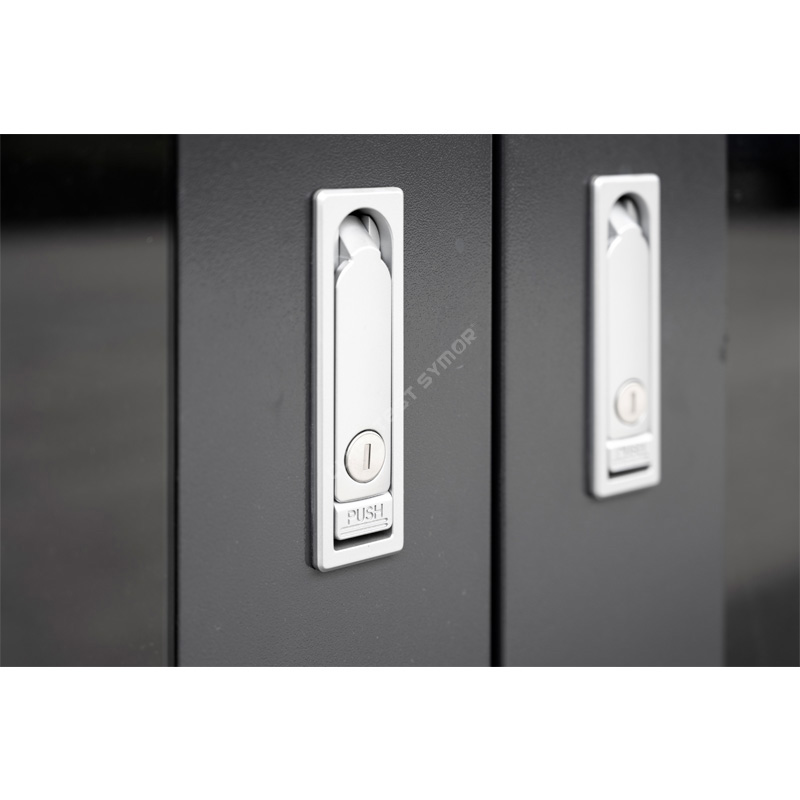

- Celotna suha omara ima tlačno ključavnico, da se zmanjša možnost infiltracije vlage.
Kaj je omara za suho shranjevanje 40 ° ESD?
Climatest Symor® Omara za suho shranjevanje ESD se uporablja za nadzor vlažnosti v območju 20% RH-60% RH, katero koli točko vlažnosti v tem območju je mogoče prosto nastaviti, omara za suho shranjevanje ESD uporablja tehnologijo samodejnega razvlaževanja.
Suha enota je srce elektronske sušilne omare, omarice s suhim zrakom, narejena je iz sintetičnega sušilnega sredstva, ki se lahko ustvari samodejno, in ne potrebuje vzdrževanja, življenjska doba tega sintetičnega sušilnega sredstva je + 15 let, ni potrebna zamenjava, ni hladilnih kapljic, brez sušilnih vrečk, ni potreben dušik, celoten postopek razvlaževanja je tih in okolju prijazen.
Suha enota uporablja najnovejše sintetično sušilno sredstvo in zlitino spomina oblike v notranjosti, tudi po izpadu električnega toka sintetično sušilno sredstvo še vedno absorbira vlago, notranja vlažnost se ne sme dvigniti za več kot 10 % RH v 24 urah.
Suha omara za elektroniko ima visoko natančen senzor RH in temperaturni senzor, uvožen iz Švice, senzor samodejno nadzoruje osveževanje in recikliranje sintetičnega sušilnega sredstva z 2-odstotno natančnostjo.
Zakaj je v procesu SMT potrebna omara za suho shranjevanje ESD?
Z naraščajočo uporabo ESD suhih omar za shranjevanje postane shranjevanje elektronskih komponent z nadzorovano vlažnostjo bistvenega pomena v industriji elektronske proizvodnje in sestavljanja. Elektronske komponente so bile pred tovarniško označene s stopnjo občutljivosti na vlago (MSL), standard IPC določa zahteve glede vlažnosti. za integrirana vezja pod ustreznim MSL trenutno obstajata dve glavni priporočili v standardu, to sta ><5%RH in ><10%RH shranjevanje v razvlaženi suhi omari za shranjevanje ali v suhi škatli."Za nepakiran MSD, ko čas izpostavljenosti ne preseže 72 ur, ga je mogoče shraniti pri določeni vlažnosti (na primer pod 10 % RH ali pod 5 % RH) 5-krat ali 10-krat dlje v ESD suhi omari za shranjevanje, življenjska doba tal je lahko okreval.â
Normalno shranjevanje |
Postopek prelivanja |
||
|
|
|
|
Vlaga iz okolja prodre v embalažo. |
Med segrevanjem se poveča tlak vodne pare, ki loči matrico in smolo. |
Vodna para se med segrevanjem še naprej širi in razstreljuje pakete. |
Vodna para razbije embalaže, kar povzroči mikrorazpoke. |
Hitrost razvlaževanja serije 20%-60%RH:
(Ambient 25 stopinj C, vlažnost 60 % RH)
Razlika med elektronsko suho omaro in dušikovo omaro:
1.Omarica za dušik je napolnjena z dušikovim plinom, da iztisne kisik v notranjosti omarice, da se oblikuje zaščitno okolje za inertni plin, na ta način lahko prepreči oksidacijo rezin, čipov IC in čipov LED. Omara za dušik je odvisna od čiščenje z dušikom za nizko vlažnost in skladiščenje proti oksidaciji, predlagana je čistost dušika > 99 %, dušikova omara se pogosto uporablja v mikroelektroniki in industriji polprevodnikov. Elektronska suha omara je avtomatska suha omara, razvlaževalna suha omara za shranjevanje, ki lahko absorbira vlago in izpust navzven, da se oblikuje okolje za shranjevanje z nizko vlažnostjo, ima zmožnost nadzora vlažnosti. 2. Dušikova omara uporablja inertni plin za ustvarjanje okolja brez kisika ali z nizko vsebnostjo kisika, izdelki, ki se dajo v dušikovo omaro, so v bistvu embalaža, odporna na vlago, težko pride do oksidacije. Elektronska suha omara lahko nadzoruje samo vlažnost, brez antioksidacijske funkcije, vsebnost kisika je skoraj enaka kot v okolju t okolje.
Značilnosti omare za suho shranjevanje ESD
Neodvisna modularna zasnova: Ta omara za suho shranjevanje ESD ima patentirano modularno zasnovo, prikaz temperature in vlažnosti, nadzorni sistem, grelni modul, suhe module je mogoče hitro zamenjati, vzdrževanje je preprosto, kar znatno izboljša učinkovitost vzdrževanja.
Okoljska zasnova: Celotna omara za suho shranjevanje ESD ne proizvaja odpadkov, ki bi onesnaževali okolje. Ta model je zasnovan za dolgotrajno uporabo, če je glavna struktura ohišja stroja popolna, nedestruktivna, potrebno je le občasno preverjanje in zamenjava okvarjenega modula, lahko se uporablja večno, to je najnovejši zeleni dizajn, ki ustreza varstvu okolja.
Enostavno upravljanje: Ni zapletenih nastavitev in osebje ne potrebuje usposabljanja, stroj je treba samo priključiti, lahko deluje popolnoma samodejno. Je učinkovita omara za suho shranjevanje ESD industrijskega razreda. Ne le prihrani stroške usposabljanja osebja, ampak tudi močno izboljša proizvodno učinkovitost tovarne.
Opomnik za kalibracijo: Odmik senzorjev vpliva na točnost ESD suhe omare za shranjevanje. Za izpolnjevanje predpisov ISO je v tem modelu na voljo funkcija opomnika o izteku veljavnosti kalibracije. Ko senzor teče čez vnaprej nastavljene dni, bo decimalna vejica v krmilniku utripala, da opomni uporabnika, da ta funkcija učinkovito prihrani delovno silo.
Za več podrobnosti o omari za suho shranjevanje ESD obiščite našo spletno stran www.climatestsymor.com ali neposredno pošljite e-pošto na sales@climatestsymor.com, vrnili vas bomo v najkrajšem možnem času, dobrodošli za morebitno sodelovanje.
