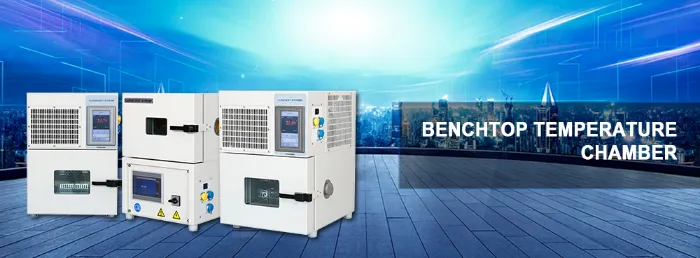

TheMini temperaturna testna komorase je iz nišnega instrumenta razvil v bistveno orodje. Za razliko od velikih vhodnih sob ali velikih talnih enot, mini temperaturne komore zagotavljajo natančen toplotni nadzor znotraj kompaktnega odtisa, kar inženirjem omogoča, da izvajajo pregled okoljske obremenitve neposredno na svojih delovnih mizah.
Glavna prednost je preprosta: manjša toplotna masa pomeni hitrejše odzivne čase. Mini temperaturna preskusna komora lahko doseže nastavitev temperature v minutah in ne urah, s čimer močno pospeši razvojne cikle izdelka, hkrati pa zmanjša porabo energije do 70 % v primerjavi s standardno velikimi okoljskimi komorami. Ta priročnik nudi celovit pregled dejanskih aplikacij v elektroniki, baterijski tehnologiji, znanosti o materialih in raziskovalnih laboratorijih.
Testiranje elektronike in polprevodnikov Najbolj razširjena uporaba aMini temperaturna testna komorase ukvarja z razvojem elektronike. Polprevodniški paketi, senzorji, oscilatorji, baterije in konektorji imajo lastnosti, odvisne od temperature, ki jih je treba opredeliti pred integracijo sistema. Inženirji uporabljajo mini komore za ocenjevanje parametričnega premika, tokov uhajanja in obnašanja pri hladnem zagonu v nadzorovanih toplotnih pogojih.
Tipične testirane komponente vključujejo:
•Mobilni in telefoni
•Integrirana vezja (IC) in mikrokontrolerji
• MEMS senzorji (merilci pospeška, senzorji tlaka, žiroskopi)
•Kristalni oscilatorji in frekvenčne reference
• Napajalni MOSFET-ji in IGBT moduli
•Konektorji in sklopi tiskanih vezij
Nizka toplotna vztrajnost mini komore omogoča poskuse s stopničastimi napetostmi in natančno preslikavo delovanja v odvisnosti od temperature. Inženir lahko na primer programira cikel od -40 °C do +125 °C v korakih po 5 °C in med merjenjem ključnih parametrov zadrži 10 minut na vsakem koraku. Ta stopnja zrnatosti je nepraktična v večjih komorah zaradi podaljšanih stabilizacijskih časov.
SymorMini temperaturne testne komorezdaj služi fotonski industriji, ki je izrecno zasnovana za slikovne senzorje, fotodetektorje, laserske vire in druge fotonske komponente. Te naprave so pogosto občutljive na ekstremne temperature in gradiente med razvojem in karakterizacijo.
Inženirji, ki delajo z optičnimi komponentami, se pogosto soočajo z omejenim dostopom do skupnih toplotnih komor. Veliki sistemi so dragi in pogosto prezasedeni, kar ustvarja ozka grla v delovnem procesu. Mini temperaturna preskusna komora to obravnava z zagotavljanjem namenskega, ponovljivega toplotnega okolja na vsakem inženirskem delovnem mestu.

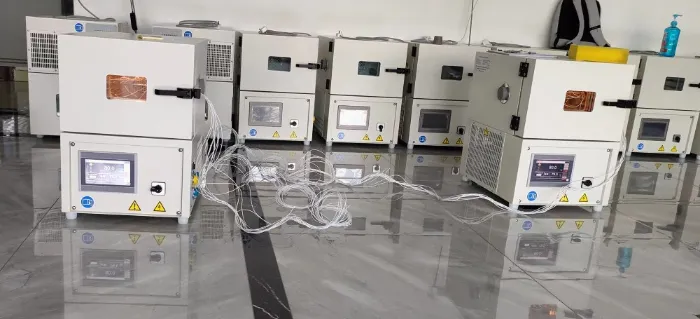

Industrija testiranja baterij je sprejela mini komore kot standardno opremo.Symor, glavni dobavitelj mini temperaturne preskusne komore, ponuja TGDW-12 mini komoro s konstantno temperaturo posebej za preskušanje žetonskih celic in celic v majhnih vrečkah. Z notranjo prostornino 12 litrov lahko ta enota sprejme do 16 žetonov.
Okoljska simulacija za nadzor kakovosti. Za laboratorije za zagotavljanje kakovosti mini temperaturna testna komora omogoča izvajanje preskusov kondenzacije in vlažnega zmrzovanja po mednarodnih standardih. Ti testi simulirajo zunanjo kondenzacijo in ocenijo odpornost materiala na difuzijo vodne pare.
Izdelki, ki so običajno potrjeni s to metodo, vključujejo:
• Zunanja elektronska ohišja
•Avtomobilske zunanje komponente
•Arhitekturni premazi in tesnila
•Embalaže za občutljivo blago
Kalibracijski in meroslovni laboratoriji uporabljajomini temperaturne testne komoreza testiranje odvisnosti od temperature instrumentov in senzorjev. Referenčne sonde so kondicionirane pri fiksnih temperaturah, medtem ko se meritve izvajajo prek zunanjih dovodov. Ta aplikacija ima koristi od stabilnosti nadzora in nizkih prostorskih gradientov, ki jih je enostavno doseči v majhnem ohišju.
Mini temperaturna testna komora je dozorela iz prostorsko varčne alternative v primarno orodje za okoljsko simulacijo. Njegove aplikacije zajemajo tako rekoč vsako industrijo, ki zahteva termično validacijo majhnih komponent: od tovarn polprevodnikov do laboratorijev za baterije, od proizvajalcev medicinskih pripomočkov do univerzitetnih raziskovalnih programov.
Pri izbiri mini komore morajo najprej upoštevati zahteve za uporabo, nato pa fizične omejitve. Dajte prednost temperaturnemu območju, hitrosti naraščanja in enakomernosti pred fizično velikostjo. Komora, ki ne more doseči vaših zahtevanih skrajnosti, je neuporabna ne glede na to, kako malo prostora na klopi zaseda.
Za inženirje in vodje laboratorijev je sporočilo jasno: obdobje čakanja na dostop do stoječe komore je končano. PredanMini temperaturna testna komorana vsaki klopi pospešuje razvoj, izboljšuje kakovost podatkov in na koncu na trg prinaša bolj zanesljive izdelke.
