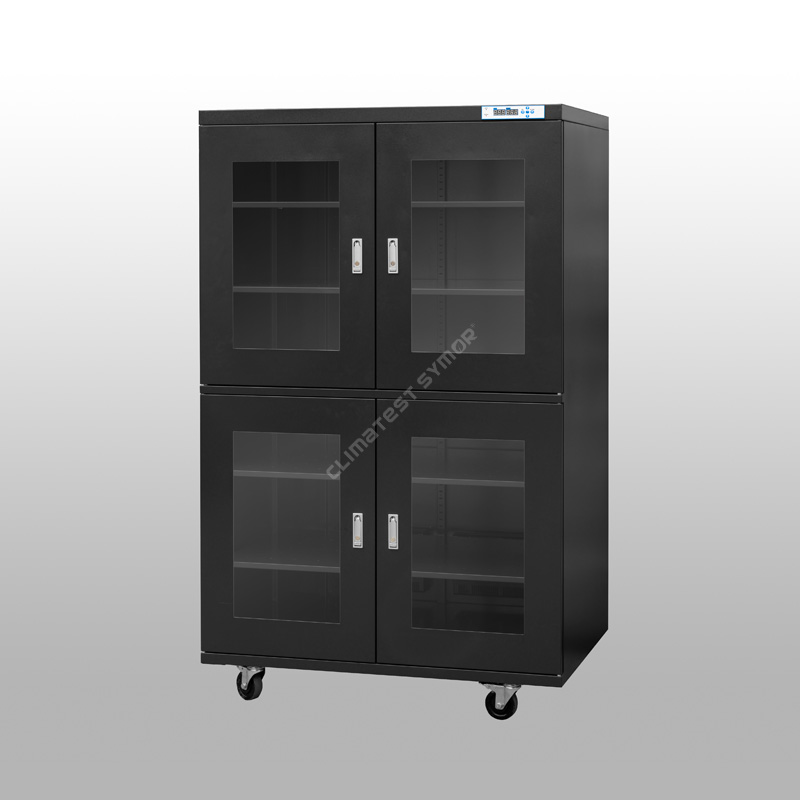

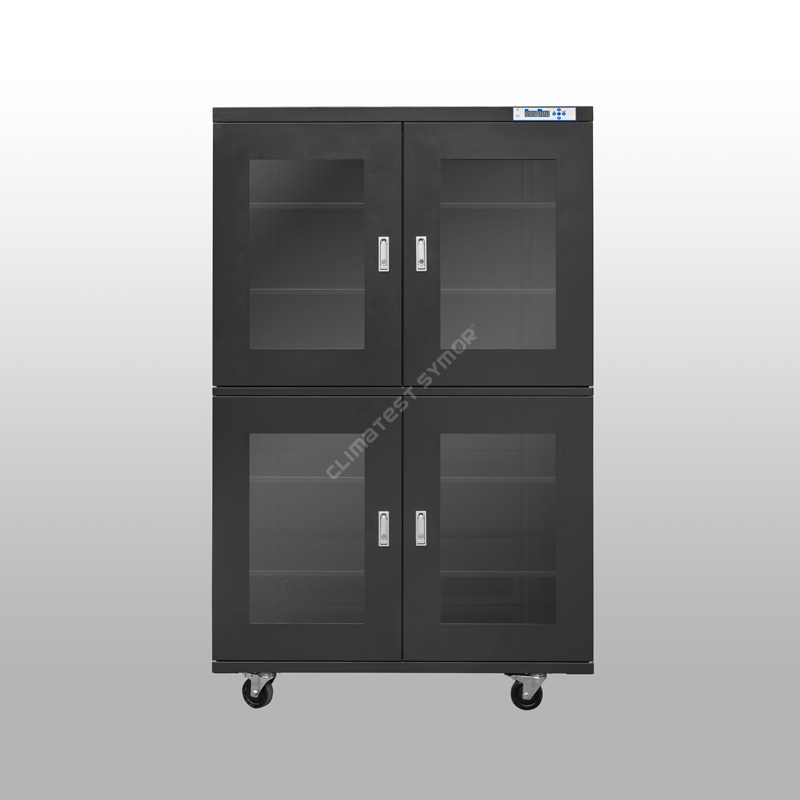

Suhe omare z nizko vlažnostjo

Opis

Suhe omare z nadzorom nizke vlažnosti <1 % RH so v prvi vrsti zasnovane za elektronske komponente, ki so razvrščene pod visoke ravni občutljivosti na vlago (MSL) – natančneje ravni 4, 5, 5a in 6. Te omare za shranjevanje z ultra nizko vlažnostjo lahko dosledno vzdržujejo okolje za shranjevanje < 1 % RH, s čimer so v skladu z mednarodnim industrijskim standardom IPC/JEDEC J-STD-033.

 Suhe omare z nadzorom nizke vlažnosti: specifikacija

Suhe omare z nadzorom nizke vlažnosti: Funkcija

▸Relativna vlažnost: <1 % RH, ponuja rešitev za shranjevanje z izjemno nizko vlažnostjo za MSL 4, 5, 5a in 6.

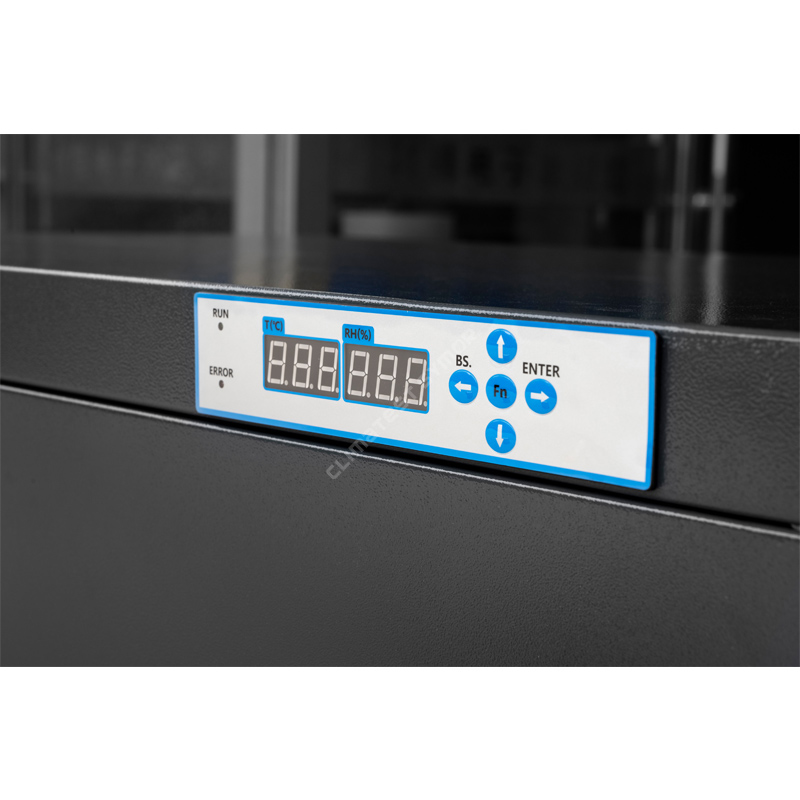

▸Digitalni zaslon: mikroračunalniško voden LED HD zaslon, uporabniku prijazna nastavitev RH, spremljanje v realnem času.

▸ESD varno: površinska protistatična odpornost 10⁵–10⁹ Ω.

▸Nastavljive police: nastavljive po višini, za različne velikosti komponent.

▸Funkcija pomnilnika: po izpadu električne energije ponastavitev ni potrebna.

▸Energijsko učinkovito: varčuje z energijo, hkrati pa ohranja zelo učinkovit nadzor vlažnosti.

Kako razvlaževati?

Načelo razvlaževanja suhih omar z nizko vlažnostjo <1 % RH je "fizična adsorpcija preko molekularnih sit + ciklična regeneracija" (najbolj zanesljiva metoda), običajna hladilna suha omara TE ne more doseči tako ultra nizke ravni vlažnosti.

Postopek adsorpcije: Molekularna sita se uporabljajo kot adsorbentni material v omari; ta sita imajo obsežno mrežo mikropor na nanometru, ki adsorbirajo molekule vode iz zraka – podobno kot goba, ki absorbira vodo. Ventilator vleče vlažen zrak v suhe enote, kjer pride do fizične adsorpcije vodnih molekul, posušen zrak pa se nato vrne v notranjost omare.

RegeneracijaProces:Ko molekularno sito doseže adsorpcijsko nasičenost, sistem samodejno sproži nizkotemperaturno segrevanje, da nežno pretvori adsorbirane vodne molekule v vodno paro, ki se nato izloči iz omare; molekularno sito s tem obnovi svojo sposobnost vpijanja vlage.

<1% RH Suhe omare za nadzor nizke vlažnosti uporabljajo napredno tehnologijo, vključno s senzorji relativne vlažnosti (RH) in temperaturnimi senzorji, uvoženimi iz Švice, za zagotavljanje natančnega nadzora in spremljanja notranjega okolja, natančnost senzorja vlažnosti je +/-2% RH. Z vzdrževanjem stabilnega okolja z nizko vlažnostjo, suhe omare učinkovito ščitijo občutljive predmete pred škodljivimi učinki vlage, kot so korozija, plesen in razgradnja.

Suhe omare z nizko vlažnostjo v sestavu SMT

V industriji SMT (Surface Mount Technology) je primarna uporaba suhih omaric <1 %RH specializirano upravljanje in nadzor naprav, občutljivih na vlago (MSD), ki zagotavljajo, da ostanejo popolnoma suhe pred spajkanjem s ponovnim tečenjem, s čimer se prepreči poškodba komponent, ki jo povzroči "učinek pokovke".

Življenjska doba tal se nanaša na najdaljši dovoljeni čas, v katerem lahko MSD (naprava, občutljiva na vlago) ostane v standardnem tovarniškem okolju (≤30 °C / 60 % RH), potem ko je bila odstranjena iz vakuumske vrečke z zaporo za vlago, medtem ko je še vedno varna za namestitev in spajkanje.

Metoda nanašanja: Ko so komponente MSL Level 4–6 odstranjene iz njihovih vakuumskih vrečk, če postopki montaže in spajkanja niso končani v določeni življenjski dobi tal, jih je treba nemudoma postaviti v <1 % RH suho omaro za shranjevanje. V tem okolju z izjemno nizko vlažnostjo <1 % relativne vlažnosti je proces absorpcije vlage komponent dejansko "zaustavljen" in preostala življenjska doba tal se ne porabi več, v sušilni komori ni predhodnega pečenja, kar je mogoče neposredno naložiti na linijo za uporabo, s čimer se bistveno poveča učinkovitost proizvodnje.

Profil vlažnosti v realnem času(Vlažnost okolja 60 % RH, brez obremenitve):

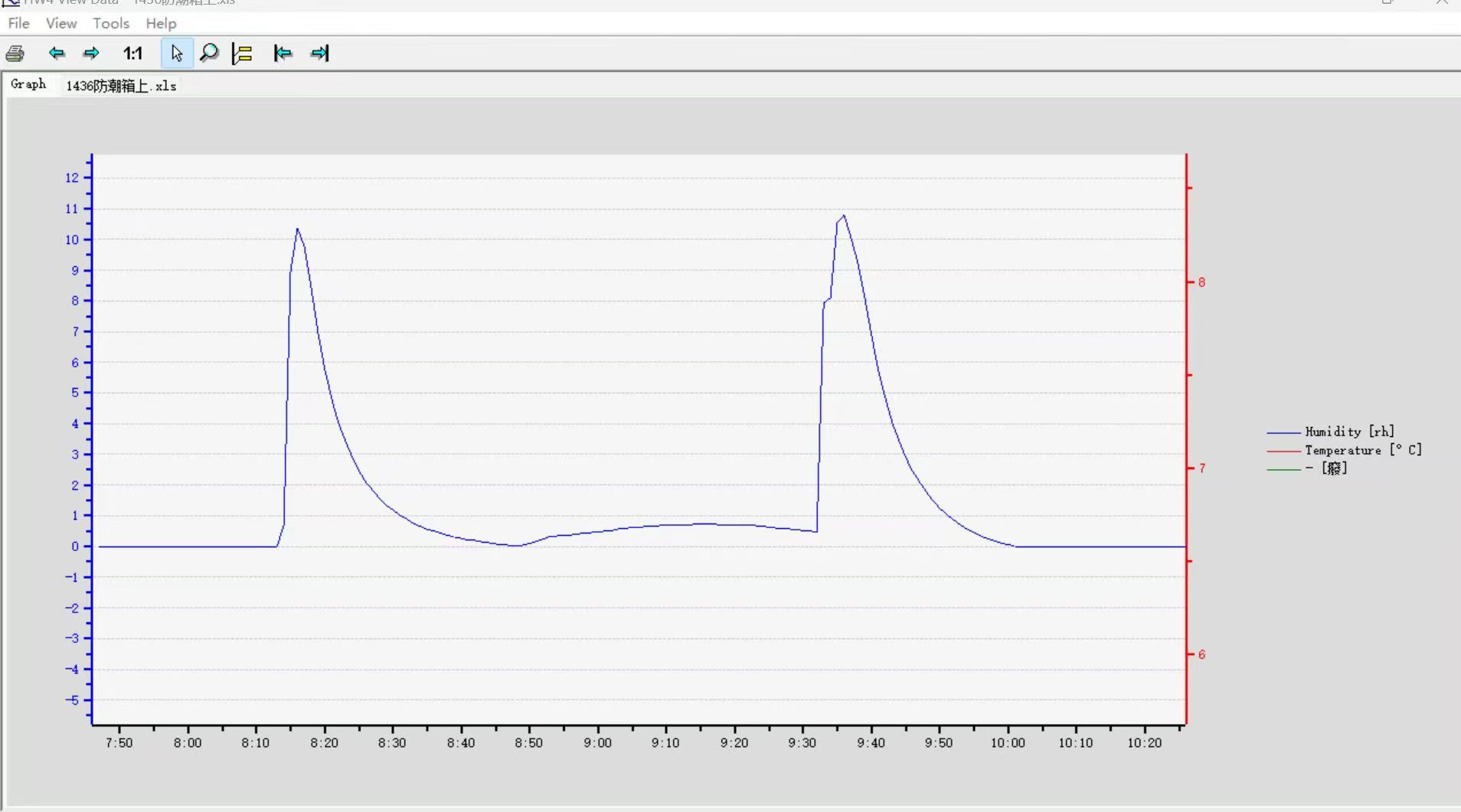

Odpiranje vrat vsakič za 30 sekund in nato zapiranje:

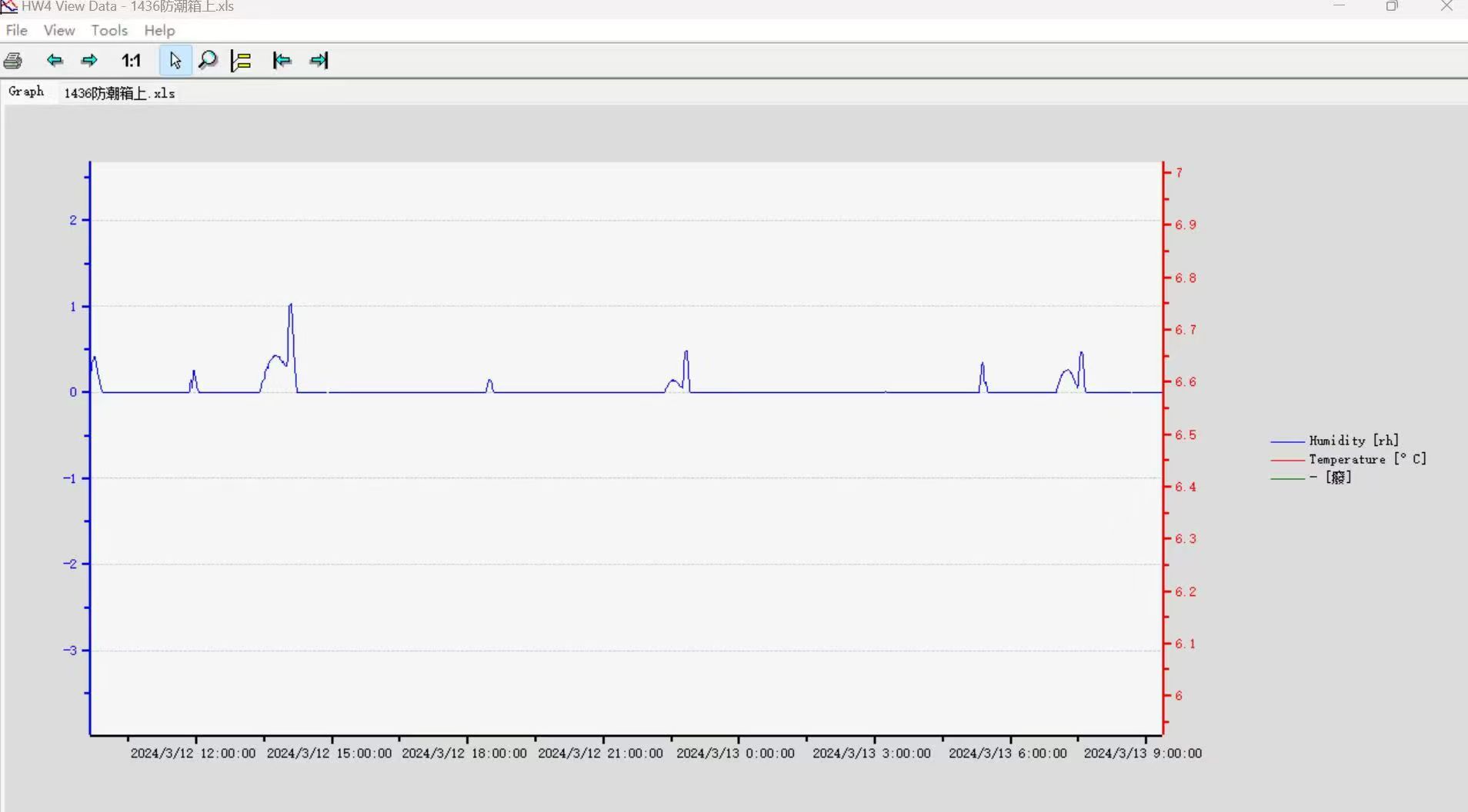

Dolgotrajno skladiščenje brez odpiranja vrat:

Merjenje vlažnosti v realnem času pred pošiljanjem

Uporabljamo visoko natančen higrometer Rotronics za ponovno merjenje <1% RH suhe omare pred odpremo in izdamo potrdilo o kalibraciji, skrbno odpravimo napake v vsaki omari in poskrbimo, da vse dobro deluje, potem ko prispejo v roke stranki, to je tudi odgovornost, Symor skrbi glede nadzora kakovosti in povratnih informacij strank o uporabi naših suhih omar, mislimo, da je to razlog, zakaj mnoge stranke ponavljajo naročila.

Razlika med suhimi omarami z nizko vlažnostjo in omarami z dušikom:

▸Sušilne omare z nizko vlažnostjo uporabljajo suhe enote za razvlaževanje, brez potrošnega materiala, brez nadomestkov, absorbirajo vlago in jo samodejno odvajajo navzven.

▸Omare za čiščenje dušika uporabljajo dušikov plin za doseganje aplikacij za shranjevanje z nizko vlažnostjo in nizko vsebnostjo kisika, plin N2 je potrošni material.

<1% RH Suhe omare z nadzorom nizke vlažnosti: Uporaba

▸Proizvodnja polprevodnikov in elektronike:

. Rezine/čipi/BGA-ji/PCB-ji: Za komponente, občutljive na vlago, s stopnjo občutljivosti na vlago (MSL) v razponu od 2a do 5a, preprečuje "učinek pokovke" (notranje razpoke), ki ga povzroči hitro izhlapevanje notranje vlage med spajkanjem.

. Fotorezisti/talila: Preprečuje poslabšanje delovanja zaradi absorpcije vlage.

▸Natančna optika in instrumenti

. Visoko precizne leče/prevlečena optika/končne strani vlaken

Za več podrobnosti o suhih omarah z nizko vlažnostjo manj kot 1 % RH obiščite našo spletno stran www.climatestsymor.com ali pošljite e-pošto na sales@climatestsymor.com. Odgovorili vam bomo v najkrajšem možnem času in veseli morebitnega sodelovanja.
