Climatest Symor® je proizvajalec in dobavitelj preskusne komore za visoko temperaturo in visoko vlažnost na Kitajskem, kot vodilna tovarna komor za testiranje okolja, naša komora za testiranje temperature in vlažnosti lahko izpolni različne zahteve testiranja s temperaturo v razponu od -70 ℃ do 150 ℃ in vlažnost od 20% RH do 98% RH. Poišči svojega še danes!

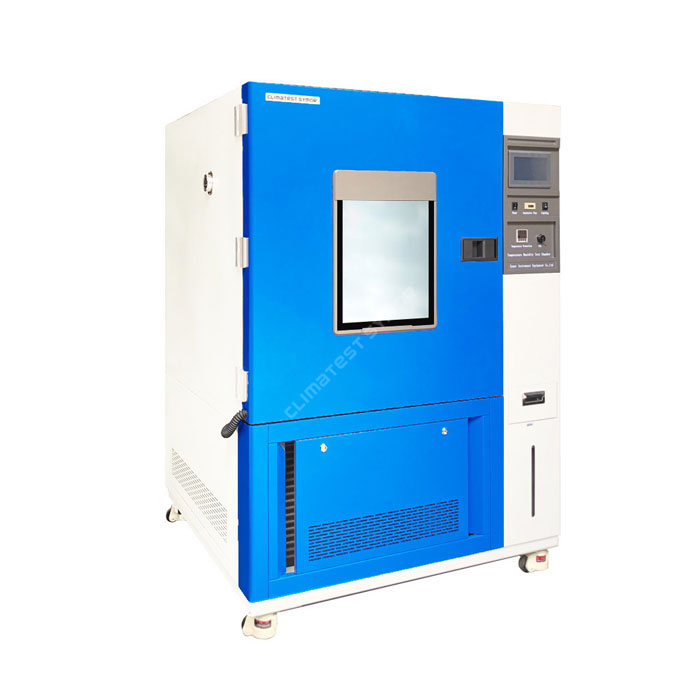

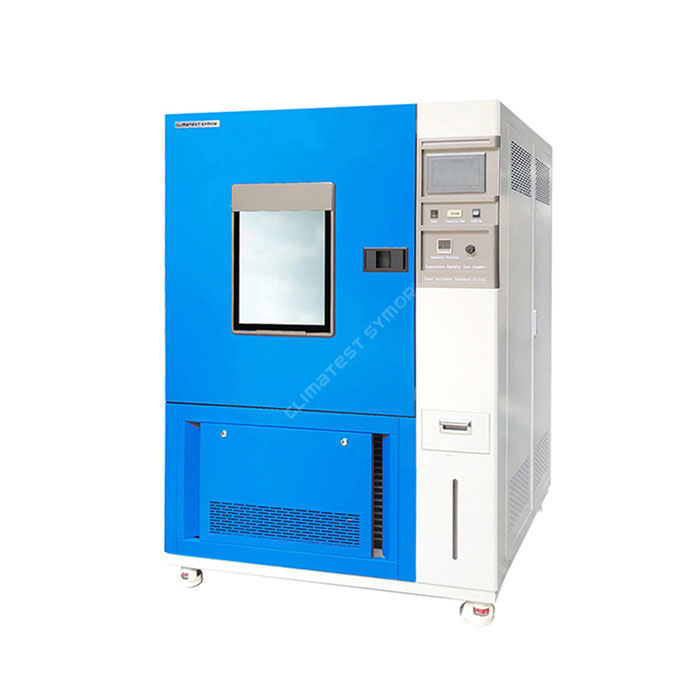

Model: TGDJS-250
Kapaciteta: 250L
Polica: 2 kos
Barva: Modra
Notranja mera: 600×500×810 mm
Zunanja mera: 1120×1100×2010 mm
Visokotemperaturna preskusna komora Climatest Symor® z visoko vlažnostjo je zasnovana za izvajanje preskusov zanesljivosti pri visokih nizkih temperaturah in vlagi. Okoljska testna komora za testiranje temperature in vlažnosti ustreza nadzoru kakovosti v proizvodni industriji, kot so elektronika, vozila, električna oprema, kovina, embalaža, kemikalije, gradbeni materiali, prtljaga, lepilni trak, tiskanje itd. Za podrobnosti lahko kliknete spodnji video:
Specifikacija
Model |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
Notranja dimenzija |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
Zunanja dimenzija |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
Temperaturno območje |
Model A: -20°C~+150°C Model B: -40°C~+150°C Model C: -70°C~+150°C |
||||||
Temperaturna nihanja: ≤±0,5°C; Enakomernost temperature: ≤2°C |
|||||||
Stopnja ogrevanja |
2,0~3,0°C/min |
||||||
Hitrost hlajenja |
0,7~1,0°C/min |
||||||
Razpon vlažnosti |
20 % ~ 98 % R.H (na voljo tudi 5 % RH, 10 % RH) |
||||||
Pristranskost vlažnosti |
+2/-3 % R.H |
||||||
Notranji material |
Protikorozijsko brušeno nerjaveče jeklo SUS#304 |
||||||
Zunanji material |
Hladno valjana jeklena plošča z elektrostatičnim brizganjem |
||||||
Izolacija |
Superfina volna iz steklenih vlaken / poliuretanska pena |
||||||
Krmilnik |
7”programabilni LCD zaslon na dotik krmilnik |
||||||
Obtočni sistem |
Motorji, odporni na visoke temperature, enociklični, večkrilni centrifugalni ventilator iz nerjavečega jekla |
||||||
Vlaženje |
Vlaženje plitvih žlebov, način vlaženja s paro, avtomatska oskrba z vodo z alarmom za pomanjkanje vode |
||||||
Razvlaževanje |
Hladilni način razvlaževanja |
||||||
Sistem ogrevanja |
NiCr grelec, neodvisen sistem |
||||||
Hlajenje |
Francija "TECUMSEH" Hermetični kompresorji, način hlajenja enote/dvojni način hlajenja (zračno hlajenje) |
||||||
Zaščitne naprave |
Zaščita pred puščanjem in izpadom, nadtlak kompresorja, pregrevanje, zaščita pred preobremenitvijo, zaščita pred preobremenitvijo, alarm z zvočnim signalom, alarm za pomanjkanje vode |
||||||
Napajanje |
220V·50HZ/60HZ,380V 50HZ/60HZ |
Varnostna zaščita:
·Neodvisni omejevalnik temperature: neodvisen izklop in alarm za namen toplotne zaščite med preskusom.
· Hladilni sistem: Zaščita kompresorja pred pregrevanjem, previsokim tokom in nadtlakom.
· Preskusna komora: zaščita pred previsoko temperaturo, pregrevanje ventilatorja in motorja, izpad/obrat faze, časovna nastavitev celotne opreme.
· Drugo: Zaščita pred uhajanjem in izpadom, zaščita pred preobremenitvijo, alarm z zvočnim signalom, zaščita pred uhajanjem električne energije in zaščita pred preobremenitvijo.
Krivulja temperature in vlažnosti:
Preskusne komore za visoko temperaturo in visoko vlažnost, komore za okoljske preskuse, klimatske komore, komore za testiranje temperature in vlažnosti Proizvajalec-Climatest Symor®

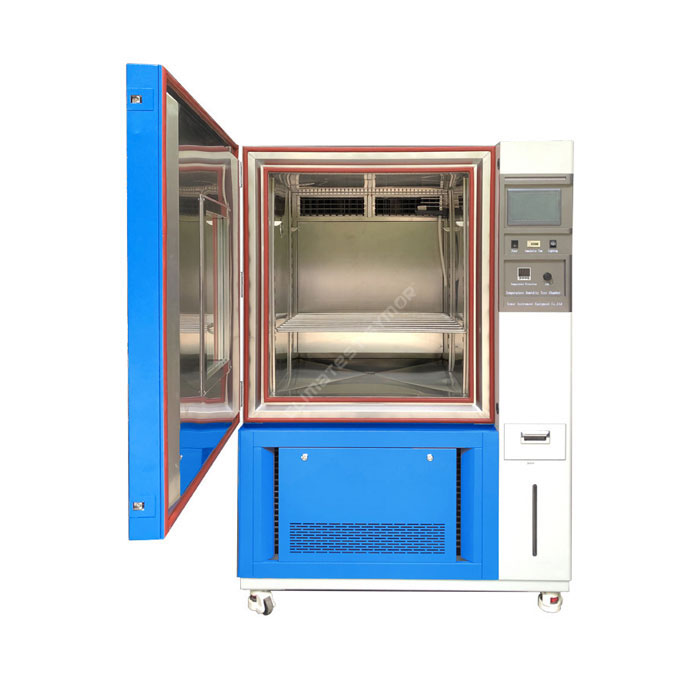

Struktura visokotemperaturne preskusne komore z visoko vlažnostjo
1.Struktura
Zadnja stran delovne komore je zračni kanal, zgornji del zračnega kanala je izhod, spodnji del je izhod povratnega zraka, opremljen z motorjem za dovod zraka z dolgim aksialnim tokom, centrifugalno lopatico ventilatorja, grelnikom in hladilni uparjalnik v notranjosti.
Poleg delovne komore je nadzorna plošča, komora za temperaturo in vlažnost sprejme programabilni krmilnik LCD zaslona na dotik za enostavno upravljanje.
Prednosti programabilnega krmilnika:
·7-palčni japonski krmilnik z zaslonom na dotik, ki ga je mogoče programirati
·Nastavite temperaturno točko v načinu fiksne vrednosti ali v načinu programiranja
·Nastavljena točka temperature in prikaz temperaturne krivulje v realnem času ·100 skupinski program z 999 segmentnim pomnilnikom; vsak segment 99ur59min
· Preskusne podatke je mogoče po potrebi prenesti prek vmesnika RS232
Leva stran nadzorne plošče je električna omarica, vse osnovne električne komponente so Schneider in druge znane blagovne znamke.
Testna luknja (vrata za dostop do kabla): φ50 mm luknja za svinčnik se nahaja na desni strani komore, z ojačenim čepom in pokrovom iz mehke gume.

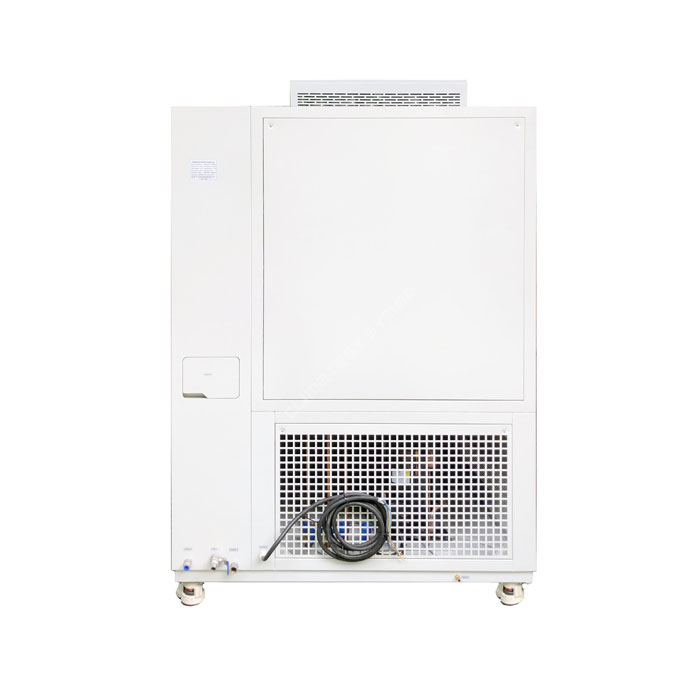

Spodnji del je hladilni sistem, ki vključuje hladilne cevovode, kompresorje, uparjalnik, motor/ventilatorje in rezervoar za vodo.

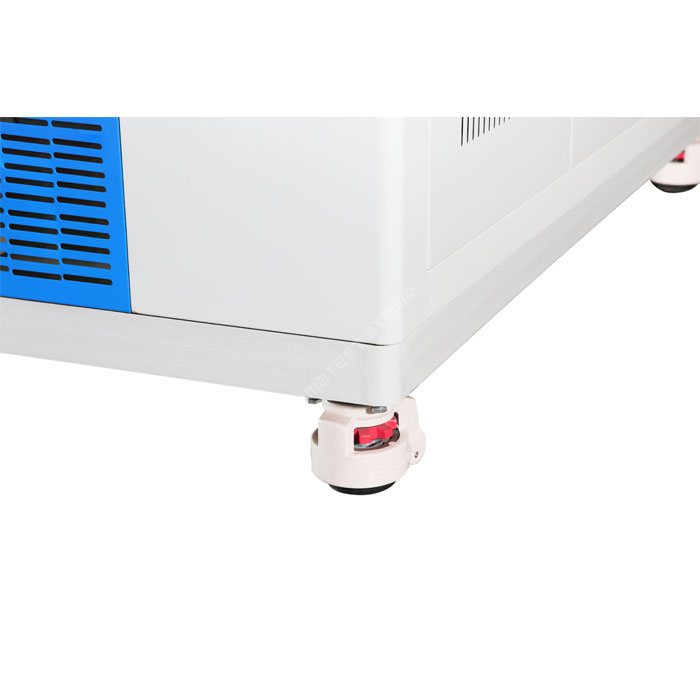

Dno so visokokakovostna, trpežna PU kolesa z zavorami.
2.Ogrevalni in hladilni sistem
Visokotemperaturna preskusna komora z visoko vlažnostjo ali ciklična komora s klimatsko temperaturo in vlažnostjo uporablja prisilno konvekcijo zraka za izvajanje preskusov ogrevanja in hlajenja.
Za uresničitev nadzora temperature in vlažnosti mora biti preskusna komora sposobna izvajati dve funkciji: ogrevanje in hlajenje, enakomerna temperatura mora biti tudi enakomerno porazdeljena znotraj območja testiranja, Climatest Symor® omogoča doseganje visoke stopnje enakomernosti temperature v celotno območje testiranja.
Preskusna komora z visoko temperaturo in visoko vlažnostjo uporablja mehanski hladilni sistem in mehanski ogrevalni sistem za izvajanje testiranj izdelkov:
Mehanski ogrevalni sistem je sestavljen iz električnih grelnih elementov, nameščenih v bližini prezračevalnega sistema, tako da se segret vroč zrak dovaja v preskusno cono iz dovoda zraka, nato pa izstopa iz izhoda zraka, medtem pa so na zadnji strani zraka nameščeni centrifugalni ventilatorji. dovod, tako da piha vroč zrak in doseže boljšo enakomernost.
Mehanski hladilni sistem je sestavljen iz sistema zaprtega kroga z naslednjimi glavnimi komponentami:
· Krmilni ventil
· Kondenzator
· Uparjalnik
· Kompresor
Hladilni sistem v toplotni preskusni komori je razvrščen kot enostopenjski in dvostopenjski, enostopenjski je sprejet s temperaturo -40 ℃ in več, dvostopenjski (imenovan tudi kaskadni sistem) pa s temperaturo pod 40 ℃.
3. Sistem za vlaženje in razvlaževanje
Vlažilna cev: goli grelec iz nikelj-kroma
Metoda vlaženja s plitvimi utori
Metoda krmiljenja vlažilnika: Brezkontaktna enakoperiodna impulzno-širinska modulacija, SSR (Solid State Relay)
Samodejna kompenzacija nivoja vode in alarmni sistem za pomanjkanje vode
Oskrba z vodo sprejme sistem samodejnega zalivanja, kroženje vode skupaj z vodnim filtrom.
Uporaba:
Preskusna komora za visoko temperaturo in visoko vlažnost, okoljska klimatska preskusna komora 50L-1000L
Komora z nadzorovano visoko temperaturo in visoko vlažnostjo za nove energetske avtomobilske dele se uporablja za testiranje delovanja avtomobilskih delov v ekstremnih okoljih, kot so mraz, vročina, vlažni in suhi pogoji. Ta preskusna komora se pogosto uporablja v elektroniki, električnih napravah, komunikacijah, avtomobilih, plastiki izdelki, kemikalije, letalstvo in več.
Nova energetska vozila, znana tudi kot vozila na alternativna goriva, se bodo soočala z eksplozivno rastjo od leta 2021. To je strateški ukrep za obravnavanje podnebnih sprememb in spodbujanje zelenega razvoja. Vendar postane preskušanje okoljske zanesljivosti nepogrešljivo v procesu raziskav in razvoja pred masovno proizvodnjo novega energijskega vozila, spodaj so običajni klimatski testi:
1.ECU |
Test nizke temperature, test konstantne temperature, test polnjenja z glazuro |
2. Senzorji vozila |
Preskus termičnega cikla podlage, temperaturni preizkus po spajkanju |
3.LED |
Preskus utrjevanja po oblikovanju smole, odpornost na vlago |
4. Baterija |
Preizkus polnjenja in praznjenja, preizkus staranja |
5.CCD |
Zaznavanje zaslona, preskus temperature in vlage, pospešeni test, preskus toplotnega šoka |
6.Napajalna naprava |
Preskus temperaturnega cikla, skladiščenje pri visoki temperaturi, preskus dinamičnega staranja |
7.Majhen motor |
Preskus cikla temperature in vlažnosti |
8.Navigacijska naprava |
Zaznavanje zaslona |
Kaj boste pridobili, če kupite visokotemperaturno preskusno komoro Climatest Symor® z visoko vlažnostjo?
· Različne velikosti, različni podnebni pogoji, različne aplikacije so integrirane v visokotemperaturno preskusno komoro Climatest Symor® z visoko vlažnostjo, temperatura od -70 °C do +180 °C in relativna vlažnost do 98 % RH.
·Climatest Symor® obvladuje temeljno tehnologijo izdelave okoljske testne komore z edinstveno metodo za ustvarjanje homogenih temperaturnih pogojev za celotno testno komoro.
· Zagotovljena storitev in podpora: Climatest Symor® našim strankam zagotavlja hiter servis in podporo za njihove stroje, nudimo spletno podporo, vročo linijo za storitve in video vodnik.
·Možnosti in dodatki za izbiro: Vsaka klimatska preskusna komora Climatest Symor® z nadzorovano temperaturo in vlažnostjo ima obsežen izbor možnosti in dodatkov, tako da je mogoče prilagoditi posebnim potrebam strank.
Preskusna meja visokotemperaturne preskusne komore Climatest Symor® z visoko vlažnostjo
Uporaba te preskusne opreme je prepovedana:
.Testiranje ali skladiščenje vnetljivih, eksplozivnih, hlapljivih materialov
.Testiranje ali shranjevanje vzorcev jedkih snovi
.Testiranje ali shranjevanje bioloških vzorcev
.Testiranje ali shranjevanje vzorcev iz virov močnega elektromagnetnega sevanja
Pakiranje in pošiljanje visokotemperaturne preskusne komore z visoko vlažnostjo
Prvi korak: ovijte tanko folijo na celotno temperaturno preskusno komoro za vodoodpornost in zaščito pred prahom.
Drugi korak: tesno pritrdite mehurčasto peno na temperaturno preskusno komoro in nato pokrijte stroj z veliko plastično vrečko.
Tretji korak: komoro za temperaturni preskus postavite v ohišje iz ojačanega poliesena s paleto na dnu.
Embalaža je dovolj čvrsta, da prenese neraven pomorski in železniški transport ter zagotovi varno dostavo izdelka strankam.
Preskusna komora za visoko temperaturo in visoko vlažnost se običajno pošilja po morju, cesti in železnici, Climatest Symor® pomaga pri rezervaciji za stranke in v celoti pomaga posebnim zahtevam strank glede pošiljanja, na voljo so različni pogoji incoterms, kot so EXW, FOB, CIF, DDU in DDP .
Mesto namestitve visokotemperaturne preskusne komore z visoko vlažnostjo
Dobro prezračevanje |
Kot je prikazano desno |
|
Ravna tla |
A: ≥60 cm |
|
Brez hudih vibracij |
B: ≥60 cm |
|
Brez elektromagnetnega |
C: ≥120 cm |
|
Brez vnetljivih in eksplozivnih materialov |
Pozor: naklon naj ne presega 15°C |
