Omara za shranjevanje z nadzorom vlažnosti zagotavlja okolje za hitro razvlaževanje za naprave, občutljive na vlago, omara za shranjevanje z nadzorom vlage ni samo za sušenje shranjevanja, ampak tudi za hitro odstranjevanje vlage, zaščito pred prahom in antistatično (ESD) zaščito za vaše elektronske komponente.

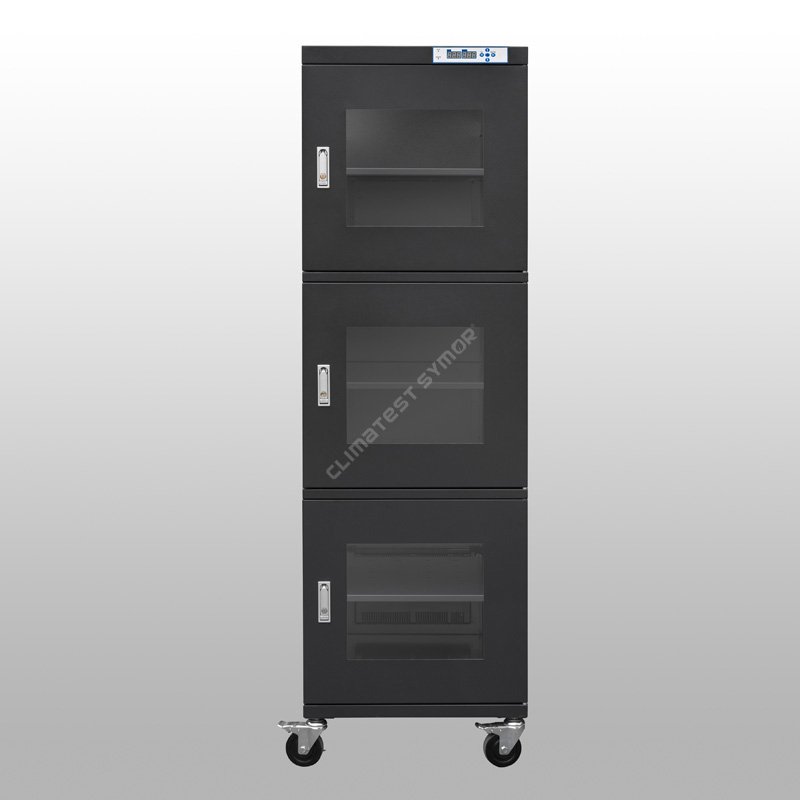

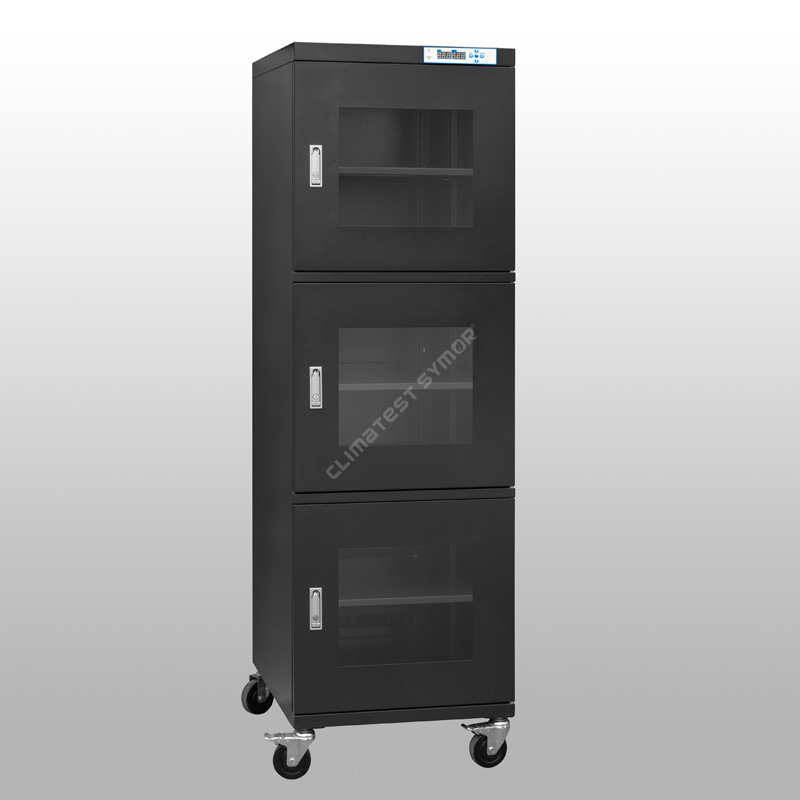

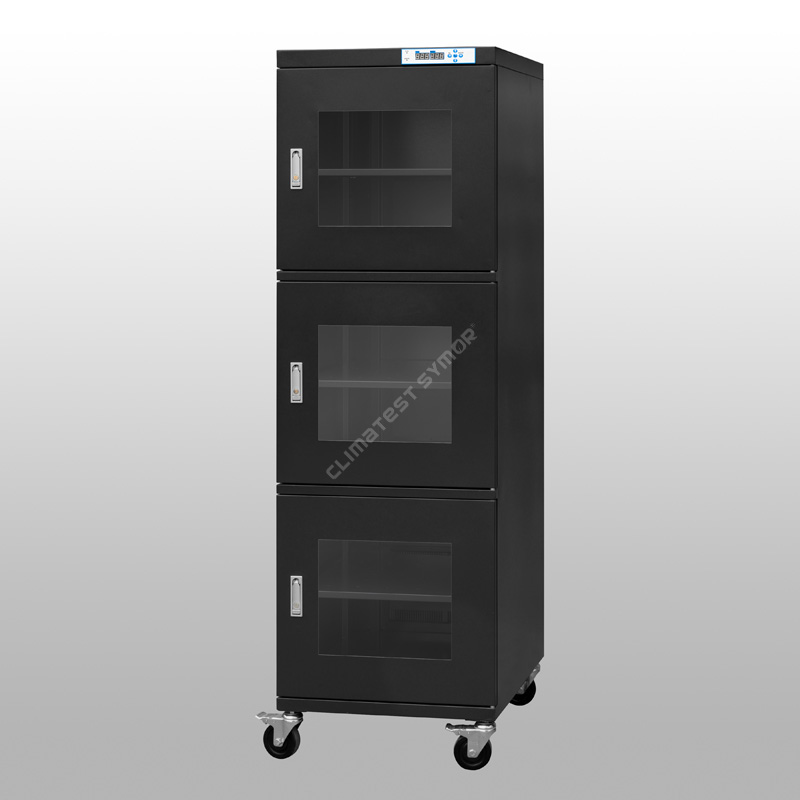

Model: TDA718F
Kapaciteta: 718L
Vlažnost: 20%-60% RH nastavljiva
Čas okrevanja: Max. 30 minut po odprtih vratih 30 sekund nato zaprtih. (Ambient 25 60 % RH)
Police: 5 kosov, nastavljive po višini
Barva: Temno modra, ESD varna
Notranje mere: Š596*G682*V1723 MM
Zunanje mere: Š598*G710*V1910 MM
Opis
Climatest Symor® omara za shranjevanje z nadzorom vlažnosti ali omara za shranjevanje z nizko vlažnostjo, ohranja natančen nadzor vlažnosti s patentirano tehnologijo, ta samodejna sušilna omara je primerna za shranjevanje MSD, kot so tiskana vezja (PCB), plošče, optična vlakna, kasete, optična vlakna, integrirana vezja, čipi in laboratorijski vzorec.
Specifikacija
Način # s F: funkcija ESD, temno modra barva.
Način # brez F: Brez funkcije ESD, umazano bela barva
Model |
Zmogljivost |
Notranja dimenzija (Š × G × V, mm) |
Zunanja dimenzija (Š × G × V, mm) |
Povprečna moč (W) |
Bruto teža (KG) |
Maks. Tovor/polica (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcija
· Sprejema originalni švicarski uvoženi senzor vlage in temperature.
-To zagotavlja visoko natančnost pri uporabi, poleg tega ima omarica za shranjevanje nadzora vlažnosti pomnilniško funkcijo, po prekinitvi napajanja ni potrebna ponovna nastavitev.
· Izdelan iz pocinkanega jekla debeline 1,2 mm, z antistatičnim praškastim pršenjem USA DuPont.
- Trdna struktura, odlična nosilnost, površinska obdelava z 18 postopki brizganja prahu, vrednost statične odpornosti doseže 106 -108Ω.

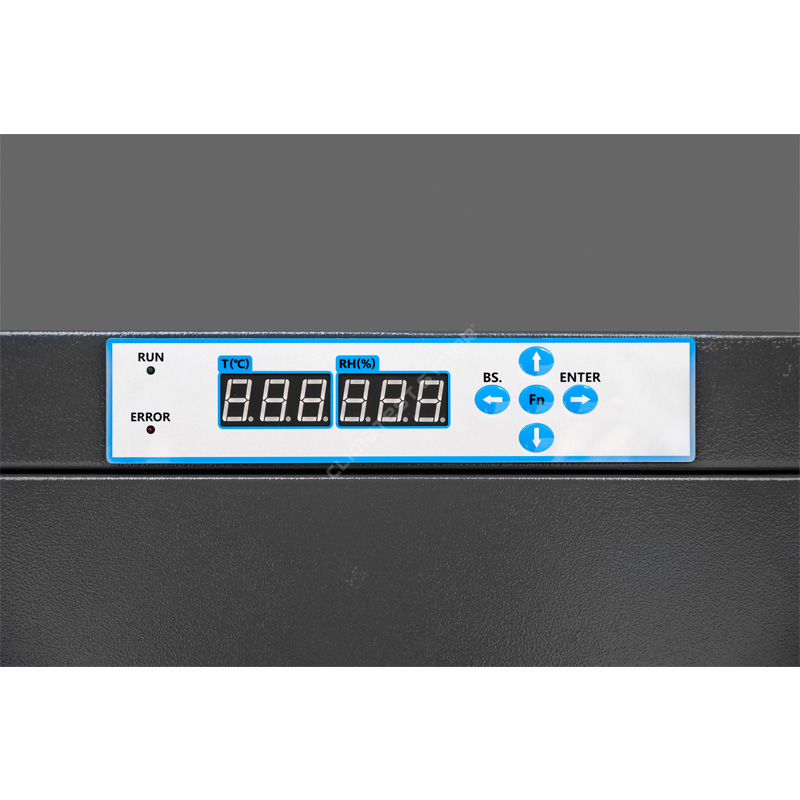

· Opremljen z alarmom za prekomerno vlažnost + alarmom za odprta vrata in sistemom za beleženje podatkov.
-Ko notranja vlažnost preseže nastavljeno vrednost ali ko so vrata odprta, se takoj oglasi zvočni in svetlobni alarm, da opomni operaterja.
· Zmogljiv suhi modul s predvideno življenjsko dobo +15 let.
- Shranjevalna omara za nadzor vlažnosti uporablja multiporozno molekularno sito kot sušilno sredstvo, ki se lahko samodejno regenerira, brez potrošnega materiala in zamenjave.
· Odlična zmogljivost zrakotesnosti

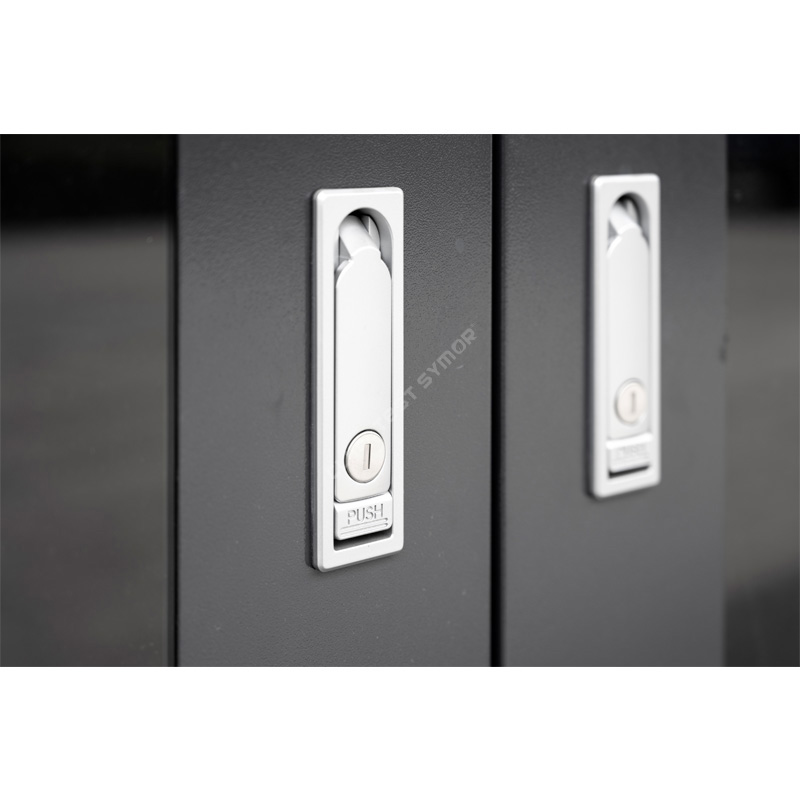

- Celotna suha omara ima tlačno ključavnico, da se zmanjša možnost infiltracije vlage.
Kaj je omara za shranjevanje z nadzorom vlažnosti 40 ?
Climatest Symor® omara za shranjevanje z nadzorom vlažnosti se uporablja za nadzor vlažnosti v območju 20% RH-60% RH, katero koli točko vlažnosti v tem območju je mogoče prosto nastaviti, omara za shranjevanje z nadzorom vlažnosti uporablja tehnologijo samodejnega razvlaževanja.
Suha enota je srce elektronske sušilne omare, omarice s suhim zrakom, narejena je iz sintetičnega sušilnega sredstva, ki se lahko ustvari samodejno, in ne potrebuje vzdrževanja, življenjska doba tega sintetičnega sušilnega sredstva je + 15 let, ni potrebna zamenjava, ni hladilnih kapljic, brez sušilnih vrečk, ni potreben dušik, celoten postopek razvlaževanja je tih in okolju prijazen.
Suha enota uporablja najnovejše sintetično sušilno sredstvo in zlitino spomina oblike v notranjosti, tudi po izpadu električnega toka sintetično sušilno sredstvo še vedno absorbira vlago, notranja vlažnost se ne sme dvigniti za več kot 10 % RH v 24 urah.
Suha omara za elektroniko ima visoko natančen senzor RH in temperaturni senzor, uvožen iz Švice, senzor samodejno nadzoruje osveževanje in recikliranje sintetičnega sušilnega sredstva z 2-odstotno natančnostjo.
Zakaj je v procesu SMT potrebna omara za shranjevanje nadzora vlažnosti?
Z naraščajočo uporabo omar za shranjevanje z nadzorom vlažnosti postaja shranjevanje elektronskih komponent z nadzorovano vlažnostjo bistvenega pomena v industriji elektronske proizvodnje in sestavljanja. Elektronske komponente so bile označene s stopnjo občutljivosti na vlago (MSL) pred tovarniško uporabo, standard IPC določa zahteve glede vlažnosti za integrirana vezja pod ustreznim MSL trenutno obstajata dve glavni priporočili v standardu, to sta ><5%RH in ><10%RH shranjevanje v razvlaženi suhi omari za shranjevanje ali v suhi škatli."Za nepakiran MSD, ko čas izpostavljenosti ne preseže 72 ur, ga je mogoče shraniti pri določeni vlažnosti (na primer pod 10 % RH ali pod 5 % RH) 5-krat ali 10-krat dlje v omari za shranjevanje z nadzorom vlažnosti, življenjska doba tal je lahko okreval.â
Normalno shranjevanje |
Postopek prelivanja |
||
|
|
|
|
Vlaga iz okolja prodre v embalažo. |
Med segrevanjem se poveča tlak vodne pare, ki loči matrico in smolo. |
Vodna para se med segrevanjem še naprej širi in razstreljuje pakete. |
Vodna para razbije embalaže, kar povzroči mikrorazpoke. |
Hitrost razvlaževanja serije 20%-60%RH:
(Ambient 25 stopinj C, vlažnost 60 % RH)
Razlika med elektronsko suho omaro in dušikovo omaro:
x
Značilnosti omare za shranjevanje z nadzorom vlažnosti
Neodvisna modularna zasnova: Ta omara za shranjevanje z nadzorom vlažnosti ima patentirano modularno zasnovo, prikaz temperature in vlažnosti, nadzorni sistem, grelni modul, suhe module je mogoče hitro zamenjati, vzdrževanje je preprosto, to znatno izboljša učinkovitost vzdrževanja.
Okoljska zasnova: celotna omara za shranjevanje z nadzorom vlažnosti ne proizvaja odpadkov, ki bi onesnaževali okolje. Ta model je zasnovan za dolgotrajno uporabo, če je glavna struktura ohišja stroja popolna, nepoškodljiva, potrebno je samo občasno preverjanje in zamenjava okvarjenega modula, lahko se uporablja večno, to je najnovejši zeleni dizajn, ki ustreza varstvu okolja.
Enostavno upravljanje: Ni zapletenih nastavitev in osebje ne potrebuje usposabljanja, stroj je treba samo priključiti, lahko deluje popolnoma samodejno. Je učinkovita omara za shranjevanje z nadzorom vlažnosti industrijskega razreda. Ne le prihrani stroške usposabljanja osebja, ampak tudi močno izboljša proizvodno učinkovitost tovarne.
Opomnik za kalibracijo: Odmik senzorjev vpliva na točnost shranjevalne omare za nadzor vlažnosti. Za izpolnjevanje predpisov ISO je v tem modelu na voljo funkcija opomnika o izteku veljavnosti kalibracije. Ko senzor teče čez vnaprej nastavljene dni, bo decimalna vejica v krmilniku utripala, da opomni uporabnika, da ta funkcija učinkovito prihrani delovno silo.
