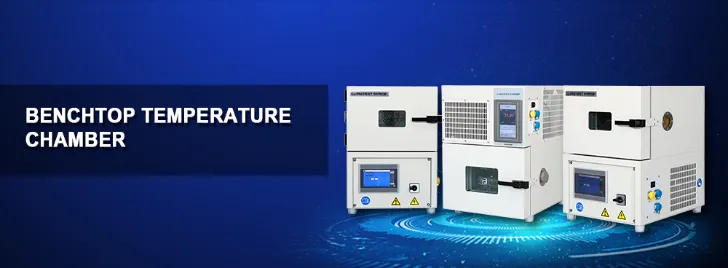

Za raziskovalne laboratorije, oddelke za nadzor kakovosti in inženirske ekipe za raziskave in razvojNamizna temperaturna preskusna komorapredstavlja prvo obrambo pred napako izdelka. Za razliko od vhodnih testnih komor namizne enote nudijo kompakten odtis. Ne glede na to, ali preizkušate elektronske komponente, PCB plošče, baterijske celice ali mobilne telefone, je razumevanje tehničnih specifikacij ključnega pomena za ustvarjanje ponovljivih in prepričljivih podatkov.
Ta priročnik nudi celovito in podrobno analizo specifikacij, operativnih značilnosti in smernic za nakup.
Pri ocenjevanju aNamizna temperaturna preskusna komora, se kupci pogosto osredotočajo samo na najnižje in najvišje temperaturne omejitve. Za pomoč pri vašem izbirnem postopku smo zbrali standardne specifikacije za visoko zmogljivo komoro za temperaturno testiranje, ki jo je mogoče programirati. Spodnji podatki predstavljajo industrijsko merilo za enote v razponu od 22 do 36 litrov – najboljša točka za laboratorijske namizne plošče.
| Parameter | Standardna specifikacija | Tehnični vpogled |
| Notranji volumen | 12L / 22L / 36L (na izbiro) | 12L je idealen za testiranje PCB; 22L in 36L sprejmeta baterije ali večje sklope. |
| Notranje mere (ŠxGxV) | 310×230×200 mm (12L) do 400 x 300 x 300 mm (36L) | Poskrbite za polnjenje polic in prostor za kroženje zraka. Ne pakirajte vzorcev nad 3/2 notranje prostornine. |

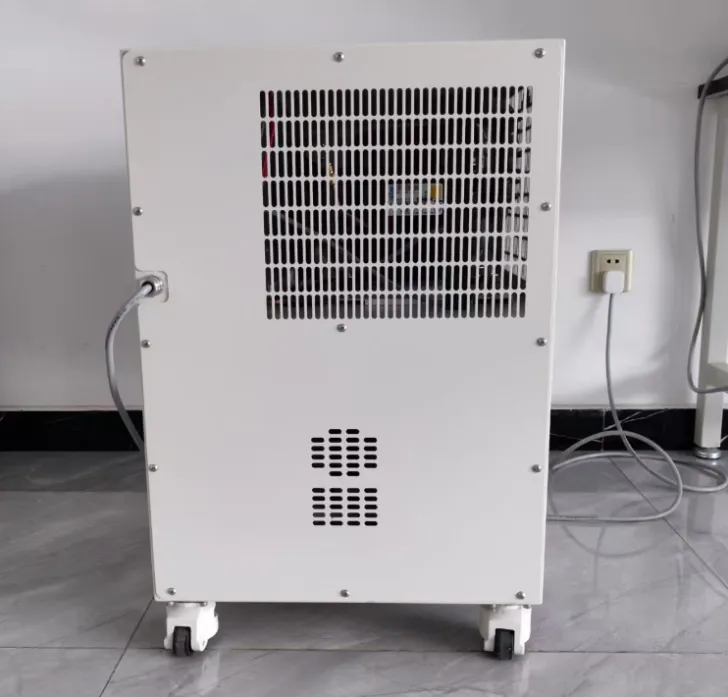

| Zunanje mere (ŠxGxV) | 500×540×650 mm (12L) do 640×730×920 mm (36L) | Potreben je 30 cm prostora na straneh za prezračevanje |
| Neto teža | 60 kg do 90 kg | Bistvenega pomena za namizno oceno. Zagotovite, da vaša delovna miza prenese statično obremenitev in dinamične vibracije. |
| Notranji material | Nerjaveče jeklo SUS304 (brušeno/zrcalno) | Zagotavlja odpornost proti rji in visoko odbojnost za enakomerno porazdelitev temperature. |
To je jedro temperaturne preskusne komore. Številke na podatkovnem listu se morajo ujemati s fiziko resničnega sveta. Bodite pozorni na pogoje "brez obremenitve" v primerjavi z "obremenjenim".
| Parameter | Standardna specifikacija | Tehnični vpogled |
| Temperaturno območje | -40°C do +130°C (Razširjene možnosti: -20°C do +130°C) | -40 °C zadostuje za večino komercialne elektronike. |
| Temperaturna nihanja | ± 0,5 °C | Predstavlja kratkotrajno stabilnost na eni kontrolni točki. Bistvenega pomena za preskuse statične izpostavljenosti. |
| Enakomernost temperature | <2,0 °C | Meri temperaturno odstopanje v 9 točkah v praznem delovnem prostoru. |
Zanesljivost v veliki meri določa "zlati trikotnik": kompresor, krmilnik in pretok zraka.
| Parameter | Standardna specifikacija | Tehnični vpogled |
| Hitrost hlajenja | 1,0 °C / min do 3,0 °C / min (+85 °C do -40 °C) | Povprečna stopnja, brez obremenitve |
| Stopnja ogrevanja | 3,0 °C / min do 5,0 °C / min (-40 °C do +85 °C) | Nikromovi grelniki zagotavljajo suho, odzivno toploto. Hitrejša hitrost testiranja obremenitve izolacije vašega DUT. |
| Kompresor | Hermetično ali rotacijsko (francosko Tecumseh / Copeland) | Hermetic je tišji za uporabo v laboratoriju; Rotacijski je bolj vzdržljiv za industrijske cikle. |
| Hladilno sredstvo | R449A, R448A (nizek GWP), R404A | Predpisi EU o F-plinih postopno opuščajo pline z visokim GWP. Zagotovite skladnost z lokalnimi okoljskimi zakoni. |
| Kroženje zraka | Centrifugalni ventilator Sirocco | Ustvari konvekcijsko polje s prisilnim zrakom. |
SymorEnote namizne komore za testiranje temperature so se razvile iz preprostih termostatov v sofisticirane platforme za zajemanje podatkov.
Krmilnik je možgani operacije.
Programabilni krmilnik

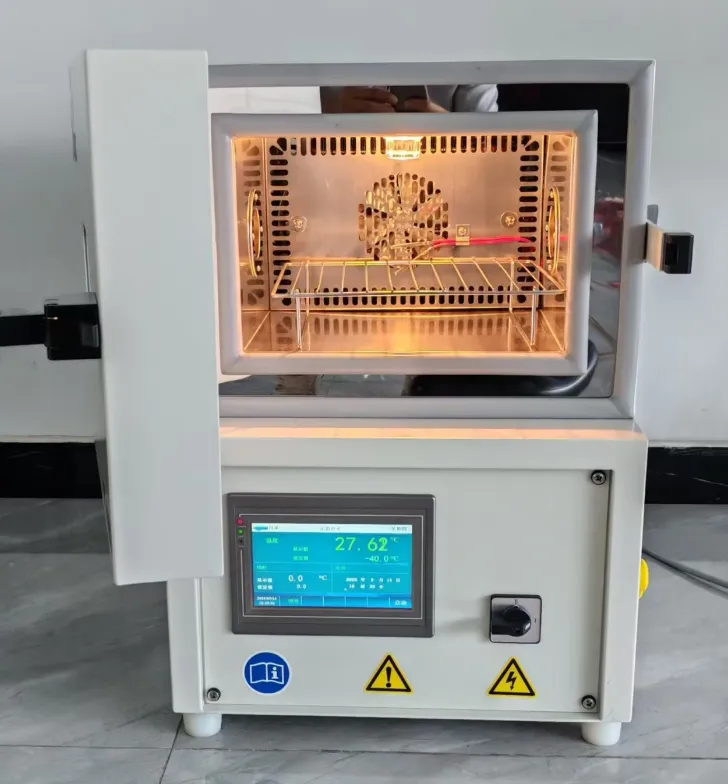

Namizne temperaturne preskusne komoreuporabite 7-palčni krmilnik LCD zaslona na dotik, ki ga je mogoče programirati.
Zmogljivost programa: najmanj 120 segmentov z 999 ponavljajočimi se cikli.
Komunikacija: Standardna povezljivost RS-232, RS-485 in Ethernet (RJ-45).
Izvoz zgodovinskih podatkov: podpora za prenose za bliskovne pogone USB. Podatke je treba izvoziti neposredno v Excel (.csv ali .xls) brez lastniškega oblikovanja.
Neodvisna zaščita pred pregrevanjem: ločen mehanski omejevalnik, ki prekine napajanje grelnika, če glavni krmilnik odpove.
Preobremenitev hlajenja: visokotlačna stikala in toplotni releji za zaščito kompresorja.
Priključki za kabel: Standardna luknja za kabel Φ 50 mm (s silikonskim čepom) ob strani vam omogoča priključitev napajanja na vaš testni vzorec (nadzor obremenitve v živo).
Da, lahko preizkusite izdelke pod napetostjo, vendar morate upoštevati "toplotno obremenitev".
Ko je vaš izdelek vklopljen znotraj komore, oddaja energijo v obliki toplote. To dodaja dodatno "delo" hladilnemu sistemu komore, zlasti če poskušate vzdrževati zelo nizko temperaturo (npr. -40 °C).
Tukaj je profesionalni pristop:
1. Izračunajte obremenitev: Določite moč vaše preskušane naprave (DUT). Splošno pravilo je, da za vsakih 100 vatov toplote DUT sistemu dodate 1 °C toplotne obremenitve.
2. Zmanjšane krivulje: večina proizvajalcev ponuja tabelo "Live Load Capacity". Na primer, pri +23 °C lahko komora prenese 1000 W, pri -40 °C pa to pade na 250 W.
3. Povezava: vedno uporabite namenska vrata za stranski kabel (Φ 50 mm) za napeljavo napajalnih vodnikov do DUT. Kablov nikoli ne stisnite v tesnilo vrat, saj to poruši nepredušnost in povzroči močno zaledenitev.
Specifikacije enakomernosti temperature (npr. ±1,0 °C) se običajno merijo v pogojih "brez obremenitve". Ko vstavite vzorce v notranjost, delujejo kot toplotne ovire. Zrak mora teči okoli vzorcev, da jih segreje ali ohladi. Če komoro napolnite več kot 30-40% celotne prostornine, blokirate pretok zraka iz centrifugalnega ventilatorja.
Rešitev: Pustite vsaj 10 cm prostora okoli dovoda ventilatorja (običajno zgoraj ali zadaj). Uporabite perforirane police, da omogočite navpičen pretok zraka.
Učinek toplotnega odvoda: če so vaši vzorci izdelani iz debele kovine (aluminij ali jeklo), imajo visoko toplotno maso. Segrevali in ohlajali se bodo počasneje kot zrak, kar bo povzročilo začasno odstopanje (zamik). Krmilnik bo to popravil med časom "namakanja" (zadrževanja).
Svojo komoro morate kalibrirati vsaj enkrat na 12 mesecev ali v skladu s standardi ASTM E220 / ISO 17025. O kalibraciji se ni mogoče pogajati, če preizkušate skladnost z FDA (medicinski pripomočki), FAA (letalstvo) ali avtomobilizem (IATF 16949).
Postopek: certificirani tehnik postavi "zapisovalnik podatkov" z 9 do 15 termočleni na določene lokacije (vogale in sredino) praznega delovnega prostora.
Kaj se meri: testirajo enakomernost (razlika med najbolj vročo in najhladnejšo točko), nihanje (stabilnost skozi čas) in natančnost (kako blizu je odčitek standardu, ki ga je mogoče izslediti z NIST).
Interni pregledi: Opravite dnevni "dvotočkovni pregled" z uporabo ledene kopeli (0 °C) in vrele vode (100 °C) z ročno referenčno sondo, da zagotovite, da komora med letnimi certifikati ni zanihala.
